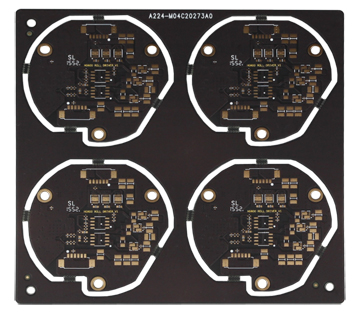

隨著5G時代到來，為滿足容量的需求不斷引入新頻譜，但天線的天面資源有限，要求天線集成度提高，需要集成更多的陣列。從天線演進來看，到5G時代，扇區化仍然是宏基站天線覆蓋的主要形式，天線與基站設備之間的形態發生變化，演進Ｓ間大。PCB是移動天線單板的主要載體，5G大規模陣列天線的PCB尺寸較大，對性能穩定性要求高，需采用硬度高、尺寸穩定性好的碳氫樹脂體系材料。為防止失效和發生暈圈預防措施和規范建議：

１）垂直化學除膠與碳氫體系5G天線PCB材料的暈圈大小有直接的對應關系，除膠程度越大則暈圈越大。另外垂直化學除膠對碳氫體系材料的耐熱性有一定的影響，除膠過度會導致銅箔鼓泡的現象。建議PCB加工過程中盡量避免使用垂直化學除膠。

２）從不同孔數下暈圈的數據來看，PCB暈圈與孔數沒有明顯的對應關系，說明在2000孔之內，孔數不是影響碳氫材料體系天線PCB加工質量的關鍵因素。鉆刀廠商提供的鉆刀磨損圖片也說明2000孔內碳氫天線PCB對鉆刀磨損程度不大。

３）此次在板廠Ａ做的樣品耐熱性明顯低于在板廠Ｂ做的，對比兩者的區別，認為是鉆孔之后停留時間不同導致。

４）等離子對天線PCB的孔壁粗糙情況有比較明顯的影響，等離子過度的時候會出現孔壁粗糖情況偏大、孔銅彎曲的現象。因此需要對等離子參數進行摸索，以匹配碳氫天線PCB的加工要求。
