隨著5G技術的迅猛發展，全球通信行業正迎來一場前所未有的變革。作為5G設備的核心組成部分，線路板（PCB）的技術也在不斷演進，以滿足高頻、高速、高密度和低延遲的嚴苛要求。

電路板廠將帶您深入了解5G線路板的最新科技前沿，探索PCB行業如何在這場技術革命中實現突破。

5G線路板高頻材料：低損耗基板的崛起

5G通信的高頻特性對PCB材料提出了更高的要求。傳統的FR-4材料在高頻環境下表現出較大的信號損耗，難以滿足5G的需求。因此，低損耗基板材料成為了5G PCB的首選。

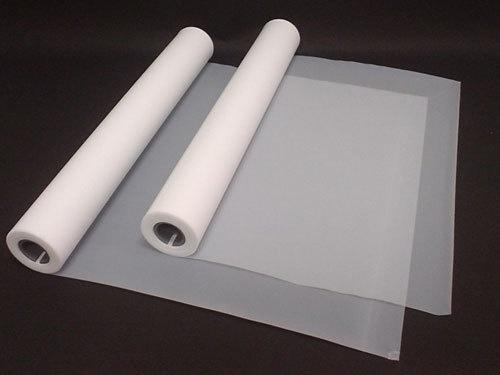

PTFE（聚四氟乙烯）：PTFE材料具有極低的介電常數（Dk）和損耗因子（Df），能夠有效減少信號損耗，適用于高頻應用。

陶瓷填充材料：陶瓷填充的復合材料在保持低損耗的同時，還具備良好的機械強度和熱穩定性，適合高功率5G設備。

這些高頻材料的應用，使得5G PCB能夠在毫米波頻段（如28GHz、39GHz）下實現高效信號傳輸，為5G通信的穩定性和速度提供了保障。

高密度互連（HDI）技術：小型化與高性能的結合

5G設備對小型化和高性能的需求推動了高密度互連（HDI）技術的快速發展。HDI PCB通過微孔、盲孔和埋孔技術，實現了更復雜的電路設計和更高的布線密度。

任意層互連（Any-layer HDI）：任意層互連技術允許在PCB的任意層之間進行連接，極大地提高了設計的靈活性和信號傳輸效率。這項技術在5G智能手機和基站設備中得到了廣泛應用。

微孔技術：微孔技術的應用使得PCB能夠在更小的空間內實現更多的連接，滿足了5G設備對高密度電路的需求。

HDI技術的進步，不僅提升了5G設備的性能，還為其小型化和輕量化設計提供了可能。

5G PCB設計的核心挑戰：信號完整性與電磁兼容性（EMC）

5G高頻信號傳輸對信號完整性和電磁兼容性提出了更高的要求。信號反射、串?dāng)_和電磁干擾（EMI）等問題，成為了5G PCB設計中的核心挑戰。

信號完整性優化：通過優化PCB布局、使用低損耗材料和合理的阻抗匹配，可以有效減少信號反射和串?dāng)_，確保高頻信號的穩定傳輸。

電磁兼容性設計：5G設備需要在復雜的電磁環境中保持穩定運行。通過合理的屏蔽設計、接地策略和濾波技術，可以有效減少電磁干擾，提高設備的抗干擾能力。

5G技術的快速發展為PCB行業帶來了前所未有的機遇和挑戰。通過高頻材料、HDI技術、信號完整性優化、熱管理、柔性電路板等技術的不斷創新，5G PCB正在實現革命性突破。未來，隨著6G技術的逐步推進，PCB行業將繼續迎接新的技術挑戰，推動通信技術的進一步發展。

作為PCB行業的領軍企業，我們將持續關注5G技術的前沿動態，不斷創新，為客戶提供高性能、高可靠性的5G PCB解決方案，助力全球5G通信的快速發展。
