線路板英文名為PCB,在我們工作中,生活中.通常都能用到PCB.例如:電腦.電視機.手機.家電…..

隨著電子工業的飛速發展,電子產品的尺寸越來越小,功率密度越來越大,解決散熱問題是對電子工業設計的巨大挑戰,而鋁基板無疑是解決問題的好手段,與傳統的FR4相比, 鋁基板能夠?qū)嶙杞档阶畹?，鋁基板具有極好的傳熱性能與厚膜陶瓷電路相比,它的機械性能又極為優良.

鋁基板是一種良好的散熱功能的覆銅板,它由獨特的三層結構所組成,分別是電路層層熱絕緣層金屬基層. 鋁基板的工作原理是功率器件表面貼裝在電路層,器件件所產生的熱量通過絕緣層傳到金屬基層.然后由金屬基板散到模塊外部,實施對器件散熱.

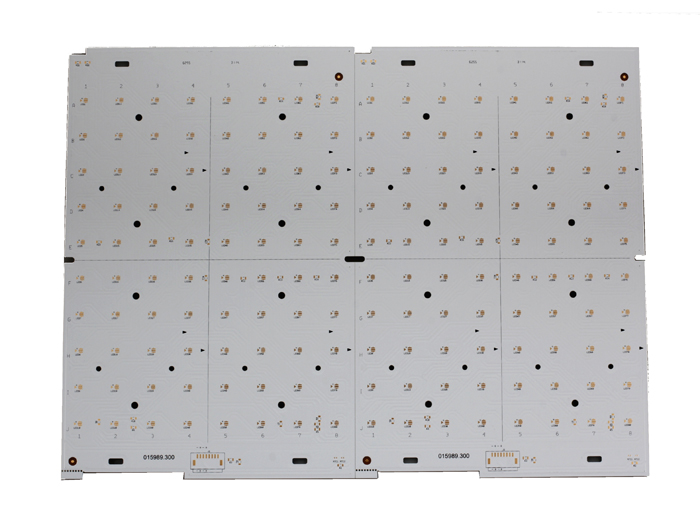

這就是鋁基板.用鋁基板材質做的板子叫鋁基板因?yàn)樯崮芰?qiáng),因此此類板子常見于LED照明產品.有正反兩面,白色的一面是LED引腳的.另一面,呈現鋁的本色,一般會涂抹導熱凜槳后于導熱部分接觸.

鋁基板最常用的單面板，由三層結構組成，分別是線路也就是銅箔，中間是絕緣層也就是銅箔面和金屬鋁的粘合PP片，最后是金屬鋁基層。其用于高端使用的也有設計雙面板，結果為在單面的基礎上，在金屬鋁基層的下面的壓上絕緣PP片，然后在壓上電路銅箔，極少數為多層板，可以由普通的多層板與絕緣層，鋁基貼合而成。
